Um único módulo mal posicionado pode reduzir o desempenho de todo o sistema fotovoltaico?
Sim, um único módulo mal posicionado pode reduzir o desempenho de uma parte relevante do sistema fotovoltaico — e, em determinadas configurações, afetar muito mais do que sua própria produção. A intensidade da perda depende do tipo de ligação elétrica, do inversor, da entrada MPPT utilizada, da orientação diferente, do sombreamento e do comportamento dos diodos de bypass.
Isso acontece porque os módulos não trabalham sempre de forma totalmente independente. Em sistemas convencionais, vários painéis são conectados em série para formar uma string. Nessa ligação, a corrente que percorre o conjunto é compartilhada. Se um módulo passa a operar com corrente menor, ele pode limitar o ponto de funcionamento dos demais módulos daquela string.
Entretanto, dizer que um único painel sempre derruba todo o sistema é uma simplificação. A perda pode ficar concentrada em um trecho, em uma string ou em uma entrada do inversor. Um projeto bem elaborado usa layout, divisão de strings, MPPTs, diodos e, quando tecnicamente justificável, eletrônica em nível de módulo para reduzir o impacto das diferenças.

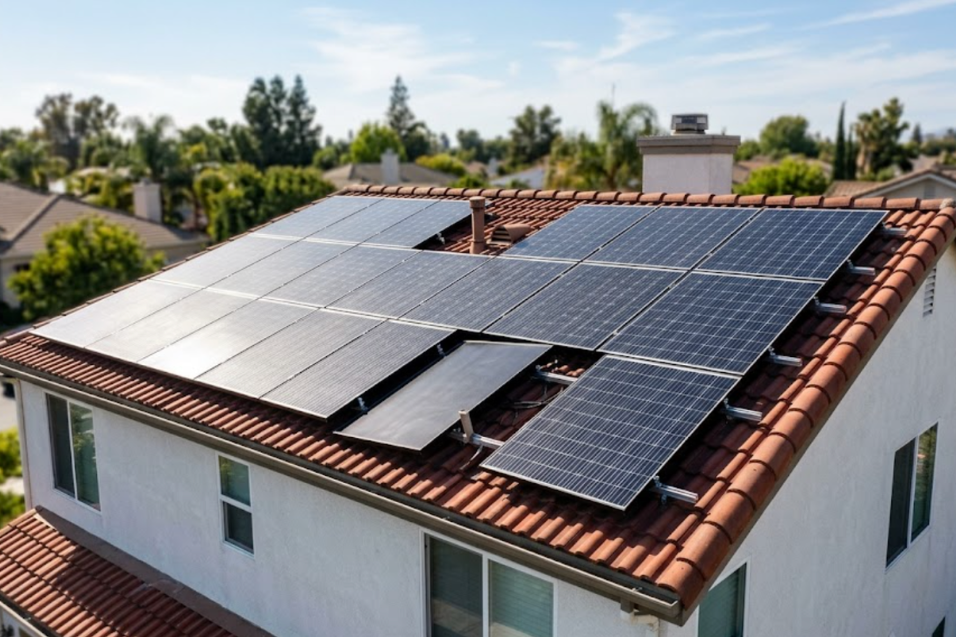

O que significa um módulo estar mal posicionado?
Um módulo pode ser considerado mal posicionado quando sua instalação o coloca em condições elétricas ou solares significativamente diferentes das dos painéis com os quais está conectado. Isso inclui sombra frequente, orientação ou inclinação incompatível, ventilação insuficiente, acúmulo de sujeira, proximidade de obstáculos ou montagem em área sujeita a obstruções futuras.
Nem toda diferença é necessariamente um erro. Telhados com várias águas podem exigir módulos voltados para direções distintas. Essa solução pode funcionar bem quando os grupos são separados em entradas MPPT adequadas e permanecem dentro dos limites elétricos do equipamento. O problema surge quando condições diferentes são combinadas sem considerar seu efeito na curva elétrica.
- Sombra: árvores, antenas, chaminés, caixas-d’água e edificações próximas.
- Orientação diferente: um painel voltado para outra direção dentro da mesma string.
- Inclinação desigual: módulos recebendo irradiância diferente ao longo do dia.
- Sujeira localizada: folhas, fezes de aves ou depósitos concentrados.
- Ventilação limitada: temperatura mais alta e redução de tensão.
- Obstáculo construtivo: bordas, platibandas ou equipamentos que projetam sombra.
Como funciona uma string fotovoltaica?
Uma string é um conjunto de módulos ligados em série. Nessa configuração, as tensões dos módulos se somam, enquanto a corrente que atravessa o circuito é comum ao conjunto. A tensão mais elevada permite ao inversor operar dentro de sua faixa de entrada e converter a energia com eficiência.
O comportamento em série explica o efeito de um módulo com corrente reduzida. É semelhante a uma sequência em que o fluxo precisa atravessar todos os elementos. O inversor procura um ponto de operação para a curva combinada da string; se um painel recebe menos luz, a forma dessa curva muda e pode surgir mais de um máximo local de potência.
Strings podem ser ligadas em paralelo a uma mesma entrada, desde que o projeto respeite os limites de tensão e corrente e as condições sejam compatíveis. Nesse caso, as correntes dos ramos se somam. Diferenças entre strings também precisam ser avaliadas para evitar perdas por mismatch e operação inadequada do rastreamento.
O que é mismatch entre módulos solares?
Mismatch é a incompatibilidade de características ou condições de operação entre módulos que deveriam trabalhar em conjunto. Mesmo painéis do mesmo modelo apresentam pequenas tolerâncias de fabricação. No campo, temperatura, irradiância, sujeira, degradação, orientação e sombras ampliam essas diferenças.
Quando módulos em série possuem correntes disponíveis diferentes, o conjunto não consegue extrair simultaneamente o ponto ideal de cada unidade. Parte do potencial fica sem aproveitamento. O impacto depende da intensidade, da duração e da distribuição da diferença, além da resposta do inversor e dos diodos de bypass.
Um pequeno desvio de orientação pode causar perda modesta; uma sombra estreita sobre células específicas pode provocar comportamento mais complexo. Por isso, não é correto usar uma regra fixa dizendo que a perda total sempre será igual à porcentagem sombreada do painel.
Por que uma sombra pequena pode causar uma perda maior?
As células dentro de um módulo são conectadas em séries e grupos. Uma sombra que cobre poucas células reduz a corrente que elas conseguem fornecer. Como o restante do circuito tenta manter o fluxo, essas células podem ficar polarizadas de forma desfavorável e dissipar energia como calor, criando risco de pontos quentes em condições severas.
A posição da sombra importa. Uma faixa estreita atravessando células de diferentes grupos pode ativar mais caminhos de bypass do que uma sombra de área semelhante concentrada em outra parte. Orientação das células, divisão interna do módulo e localização dos diodos influenciam o efeito.
Sombras móveis também produzem resultados diferentes durante o dia. O cabo de uma antena, uma chaminé ou um galho pode atingir o módulo somente em determinados horários. A perda anual deve considerar trajetória solar e duração, não apenas a fotografia feita durante uma visita.
Qual é a função dos diodos de bypass?
Os diodos de bypass ficam normalmente na caixa de junção do módulo e atendem grupos de células. Quando um grupo limita excessivamente a corrente, o diodo pode oferecer um caminho alternativo, permitindo que a corrente da string contorne aquele trecho. Isso reduz a tensão disponível, mas evita que todo o fluxo seja necessariamente interrompido.
Eles são importantes para desempenho e proteção, porém não eliminam a perda. Quando um diodo conduz, a contribuição do grupo associado é parcialmente retirada da cadeia. Dependendo da sombra, mais de um grupo pode ser afetado. Além disso, operação prolongada em condições adversas não deve ser tratada como normal apenas porque há bypass.
O MPPT consegue corrigir o problema?
O rastreador do ponto de máxima potência, ou MPPT, ajusta tensão e corrente para extrair uma região de alta potência do arranjo conectado. Em condições uniformes, a curva apresenta um comportamento mais simples. Sob sombra parcial ou mismatch, podem surgir vários máximos locais.
Algoritmos modernos podem varrer a curva e encontrar um ponto global melhor, mas o MPPT não cria a energia perdida pela falta de irradiância e não torna independentes módulos conectados em série. Ele otimiza o conjunto dentro das condições disponíveis. Uma configuração elétrica ruim não é corrigida apenas por um inversor sofisticado.
Entradas MPPT independentes permitem separar grupos com orientações ou inclinações diferentes. Para isso, cada string deve atender às faixas mínimas e máximas de tensão, corrente e potência do inversor em todas as condições previstas. Dividir grupos sem verificar esses limites pode criar outro problema.
Um módulo voltado para outra direção prejudica a string?
Pode prejudicar. Módulos voltados para leste e oeste recebem irradiância máxima em horários diferentes. Se forem colocados na mesma string, suas correntes disponíveis podem não coincidir, e o ponto comum impede que cada grupo trabalhe no máximo individual durante parte do dia.
A solução usual é agrupar módulos com condições semelhantes e ligá-los a MPPTs separados, desde que a quantidade por string seja eletricamente adequada. Em projetos com muitas faces, sombras complexas ou poucos módulos por orientação, outras arquiteturas podem ser avaliadas.
Microinversores evitam que um módulo afete os demais?
Microinversores realizam conversão e rastreamento em nível de um ou mais módulos, conforme o equipamento. Isso reduz a dependência elétrica típica de uma string longa e pode limitar o impacto de diferenças de orientação ou sombra. Ainda assim, o módulo afetado continuará produzindo menos e uma sombra severa pode causar perdas relevantes em sua própria entrada.
A escolha não deve ser feita apenas com base em uma promessa de eliminar sombras. É necessário comparar eficiência, potência admissível, compatibilidade, ambiente, manutenção, monitoramento, garantias e custo. Equipamentos instalados no telhado também ficam expostos a temperaturas e condições que precisam ser consideradas.
E os otimizadores de potência?
Otimizadores são dispositivos eletrônicos associados aos módulos que ajustam seu ponto de operação e trabalham em conjunto com uma arquitetura compatível. Podem reduzir perdas de mismatch, permitir monitoramento individual e oferecer funções adicionais de segurança, dependendo do sistema.
Porém, não transformam uma área sombreada em uma boa área solar. O investimento precisa ser comparado à energia que pode ser recuperada e à complexidade adicionada. Muitas vezes, mover um módulo, podar uma vegetação de forma planejada ou reorganizar as strings é mais eficiente do que instalar eletrônica para compensar uma decisão ruim de layout.
Módulos modernos com células cortadas reagem de outro modo?
A arquitetura interna influencia a resposta à sombra. Módulos com células divididas e caminhos elétricos internos específicos podem limitar a perda em certas orientações de sombra. Entretanto, não há imunidade. A disposição física do módulo, a direção da sombra e a divisão dos grupos continuam determinantes.
Rotacionar o módulo pode alterar quais grupos são atingidos por uma faixa de sombra, mas essa decisão precisa respeitar fixação, drenagem, cabos e orientações do fabricante. Não se deve escolher a posição por tentativa visual sem modelagem e compatibilização do projeto.
Temperatura e ventilação também criam diferenças
Um painel instalado muito próximo de uma superfície quente ou com ventilação limitada pode operar em temperatura maior que os demais. Em módulos de silício, o aumento da temperatura tende a reduzir a tensão e a potência. A diferença pode não ser tão abrupta quanto uma sombra, mas se repete durante longos períodos e afeta a geração acumulada.
Afastamentos, método de montagem e circulação de ar devem seguir o projeto e o fabricante. Um módulo não deve ser encaixado em espaço residual se isso comprometer ventilação, acesso, fixação ou distância segura de obstáculos.
Sujeira localizada pode imitar um problema de posicionamento?
Sim. Folhas, fezes de aves, fuligem e outros depósitos reduzem a irradiância em células específicas e podem ativar diodos de bypass. Bordas próximas a platibandas ou locais sob fios e poleiros costumam acumular sujeira de modo diferente. A inclinação também interfere no escoamento de água e na limpeza natural pela chuva.
Antes de atribuir uma queda ao equipamento, é importante inspecionar as condições. A limpeza deve seguir procedimentos seguros e recomendações do fabricante; pisar nos módulos, usar produtos abrasivos ou trabalhar no telhado sem proteção pode causar danos e acidentes.
Como detectar se um módulo está limitando o sistema?
O monitoramento pode mostrar queda de geração, diferenças entre strings ou desempenho abaixo da referência. Sistemas com medição individual facilitam a comparação entre módulos, mas os dados precisam ser interpretados com clima, orientação e horário. Uma unidade voltada para leste não deve ser comparada diretamente a outra voltada para oeste no mesmo instante.
Inspeção visual, análise das curvas elétricas, termografia e testes apropriados podem ajudar no diagnóstico. Termografia exige condições e interpretação corretas; uma imagem quente não prova sozinha a causa. Medições em circuitos fotovoltaicos envolvem tensão contínua e devem ser feitas por profissionais qualificados.
- compare períodos equivalentes e considere condições meteorológicas;
- verifique alertas e histórico do inversor;
- observe novas sombras, sujeira ou objetos sobre os módulos;
- compare entradas MPPT e strings apenas quando forem equivalentes;
- solicite inspeção técnica diante de perdas persistentes ou aquecimento.
O que deve ser analisado antes da instalação?
A prevenção começa com levantamento de sombras ao longo do ano. Modelos tridimensionais e ferramentas de trajetória solar ajudam a prever obstáculos. O layout também deve reservar áreas de acesso, respeitar bordas e distribuir fixações conforme a estrutura e os esforços de vento.
Depois, o projetista agrupa módulos por orientação, inclinação e irradiância, verifica as tensões em temperaturas extremas e confere correntes admissíveis. A quantidade de entradas MPPT do inversor precisa ser compatível com a complexidade do telhado. O projeto deve documentar strings e identificar cabos para facilitar comissionamento e manutenção.
Vale a pena instalar um módulo a mais em uma área desfavorável?
Nem sempre. A energia adicional esperada precisa superar as perdas que a nova condição pode impor, o custo de equipamentos e a complexidade. Um painel em sombra intensa ou orientação incompatível pode ter baixo retorno e prejudicar o grupo se for conectado de forma inadequada.
A simulação deve comparar cenários: não instalar, reposicionar, criar outra string, utilizar outra entrada MPPT ou adotar eletrônica em nível de módulo. A melhor decisão é aquela que entrega maior energia útil e segurança ao longo dos anos, não necessariamente o maior número de painéis.
Mudanças futuras podem criar um módulo mal posicionado
Um layout adequado no dia da instalação pode sofrer interferências depois. Árvores crescem, vizinhos constroem pavimentos, antenas são adicionadas e caixas-d’água mudam de lugar. Reformas também podem alterar ventilação ou acesso. O proprietário deve informar a empresa responsável antes de modificar a cobertura.
Acompanhar o histórico ajuda a perceber mudanças graduais. Quedas sazonais normais não devem ser confundidas com falha, mas diferenças persistentes em relação aos anos anteriores merecem investigação, considerando clima, sujeira, vegetação e estado dos equipamentos.
A resposta depende da arquitetura do sistema
Em uma string convencional, um módulo limitado pode alterar o ponto de operação do conjunto e acionar diodos de bypass, reduzindo sua tensão e potência. Em sistemas com múltiplos MPPTs, o impacto pode ficar restrito ao grupo conectado àquela entrada. Com microinversores ou otimizadores, a influência sobre outros módulos pode ser menor, mas a perda local permanece.
Portanto, a pergunta não deve ser respondida apenas com “sim” ou “não”. É preciso saber como os módulos estão conectados, qual obstáculo existe, quanto tempo dura a interferência e como o equipamento gerencia o arranjo. Essas informações transformam uma suspeita visual em análise técnica.
Bom posicionamento começa em um projeto detalhado
Evitar perdas é mais eficiente do que tentar corrigi-las após a obra. Vistoria, simulação de sombras, compatibilização estrutural e dimensionamento elétrico permitem escolher áreas e configurações adequadas. A execução deve seguir o layout, porque mover um painel durante a instalação sem revisar a string pode alterar as premissas do projeto.
Ao final, testes e monitoramento confirmam o comportamento inicial. Documentar posições, strings, MPPTs e números de série facilita futuras comparações. Um sistema fotovoltaico é um investimento de longo prazo, e pequenos cuidados de projeto podem preservar muita energia ao longo de sua vida útil.
